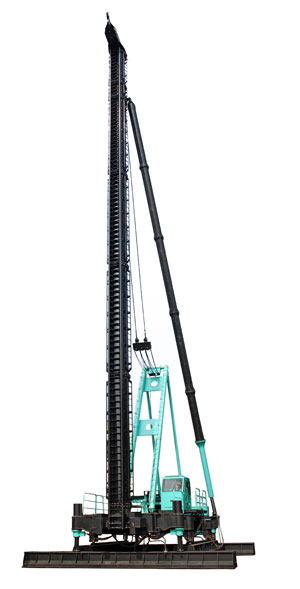

BZ80全液压步履式桩架是上海金泰工程机械有限公司为适应国内SMW（Soil Mixing Wall，立柱式土壤水泥墙）工法施工需要而最新开发的机、电、液一体化的重型施工设备。该产品沿袭了上海金泰JB系列液压步履式打桩架技术和实战经验，融入了新的液压控制系统，通过对产品的性能、质量上的升级而开发的新型70吨级全液压步履式打桩架。该设备除可悬挂用于SMW工法施工的各型号多轴机外，亦可适用于其它各种桩基础施工工程，是建筑桥梁、港口、地下连续墙等地下桩基础施工的多性能、高稳定性施工设备。
> 整机能前后随意走动，大大提高了施工效率
> 立柱可前后移动，方便对准孔位
> 采用电液操纵手柄，使操纵舒适轻便
> 装有立柱倾斜仪、提升限位器等安全装置
| 产品型号 |
BZ80
|
|
|
立柱总长度 (m)
|
21~51
|
|
|
立柱筒体直径 (mm)
|
Φ1067
|
|
|
立柱导轨中心距 (mm)
|
600×Φ101.6
|
|
|
立柱角度调整范围(左右) (°)
|
±1.5
|
|
|
斜撑油缸行程 (mm)
|
3400
|
|
|
立柱微调油缸行程 (mm)
|
400
|
|
|
最大立柱长度 (m)
|
51
|
|
|
最大立柱长度时最大拉拔力 (KN)
|
800
|
|
|
液压卷扬机(吊挂钻孔机)
|
单绳拉力 (max KN) |
120
|
| 绳速 (m/min) |
0~21
|
|
| 钢丝绳直径 (m) |
Φ22
|
|
| 容绳量 (m) |
750
|
|
|
液压卷扬机(起架、吊钻杆)
|
单绳拉力 (max KN) |
110
|
| 绳速 (m/min) |
0~20
|
|
| 钢丝绳直径 (m) |
Φ22
|
|
| 容绳量 (m) |
300
|
|
|
平台回转角度(每次)(°)
|
±10
|
|
|
桩架横向移动
|
速度 (m/min) |
<3.4
|
| 步长 (mm) |
3100
|
|
|
桩架纵向移动
|
速度 (m/min) |
<1.3
|
| 步长 (mm) |
800
|
|
|
桩架顶升
|
速度 (m/min) |
<0.44
|
| 步长 (mm) |
450~-450
|
|
|
履板轨距
|
工作时 (mm) |
9400
|
| 移位时 (mm) |
6000
|
|
|
轮距
|
工作时 (mm) |
6000
|
| 移位时 (mm) |
5000
|
|
|
横向履板
|
长度 (mm) |
10800
|
| 宽度 (mm) |
1800/1200
|
|
|
纵向履板
|
长度 (mm) |
6900
|
| 宽度 (mm) |
1700
|
|
|
外伸梁与平台联结方式
|
销轴回转、油缸扩伸
|
|
|
接地比压 (Mpa)
|
≤0.1
|
|
|
电动机功率(kW)
|
45
|
|
|
液压系统压力 (Mpa)
|
25/20
|
|
|
液压系统操作方式
|
手动及电气控制
|
|
|
主机重量（不含钻具） (t)
|
200
|
|
